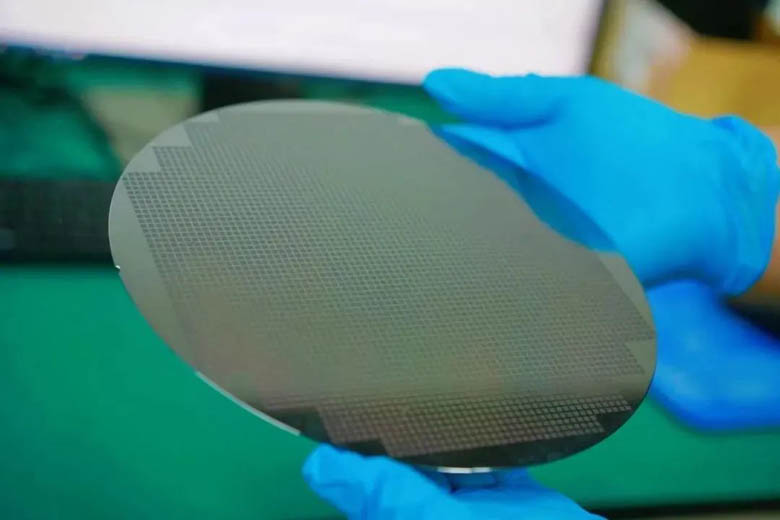

自2014年起，國產12寸晶圓的量產問題得到解決，國產晶圓進入到一個飛速發展的時期中。晶圓作為芯片的載體，在當今科技時代起著至關重要的作用，小到遙控器、手機，大到航天領域，例如衛星等都離不開晶圓。那么晶圓的加工工藝是否達到標準決定了成品的優劣。今天筆者就為大家介紹Bruker Dektak-XT接觸式表面輪廓儀在晶圓方面的測試應用。

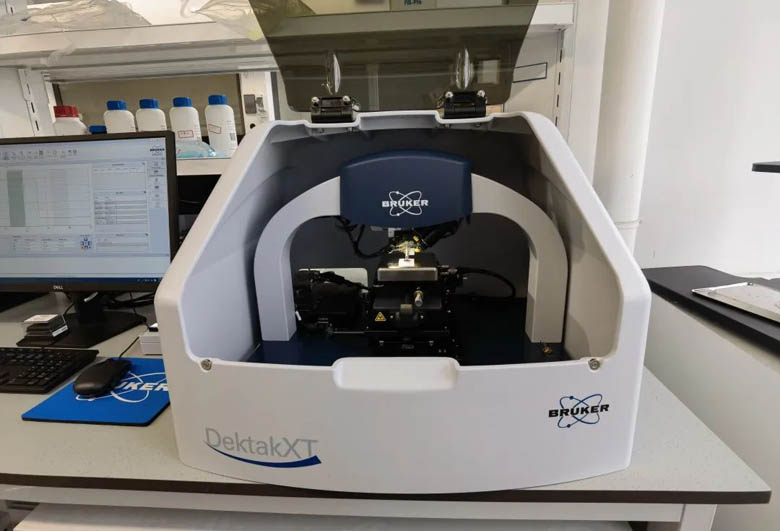

Bruker Dektak-XT接觸式表面輪廓儀（臺階儀）作為Dektak系列第十代產品，經過50多年的更新升級及技術創新，目前已成為使用廣泛的接觸式表面檢測設備，有著眾多的用戶群體并得到好評。
①臺階高度重現性低于4Å
②主流的LVDT傳感器技術
晶圓在制作電路的流程中，主要以光刻、蝕刻、沉積、研磨、拋光等工藝排列組合，在硅片上將電路層層疊加。Dektak-XT接觸式表面輪廓儀能夠用于每個工藝過程。

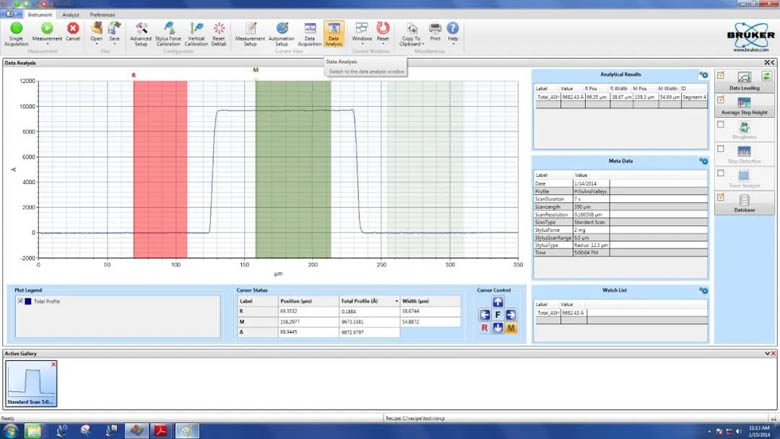

光刻/沉積：光刻/沉積工藝中臺階高度的測試
蝕刻：蝕刻工藝中臺階高度或凹槽深度的測試

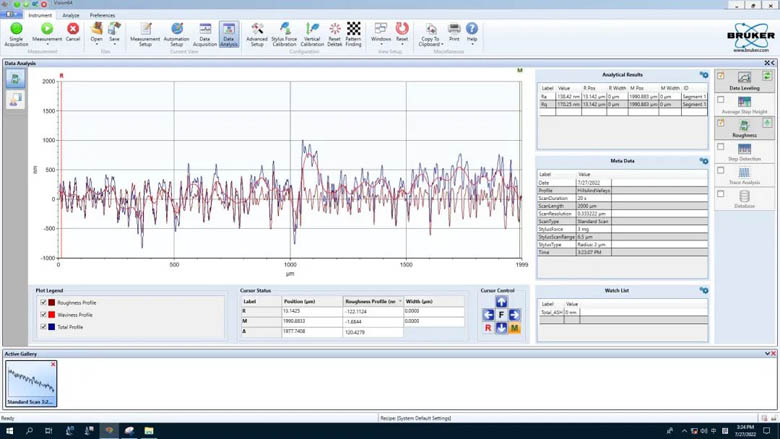

拋光/研磨：拋光/研磨工藝中粗糙度的測試
在以上測試中，臺階儀都能夠快速的得到相應數據。
